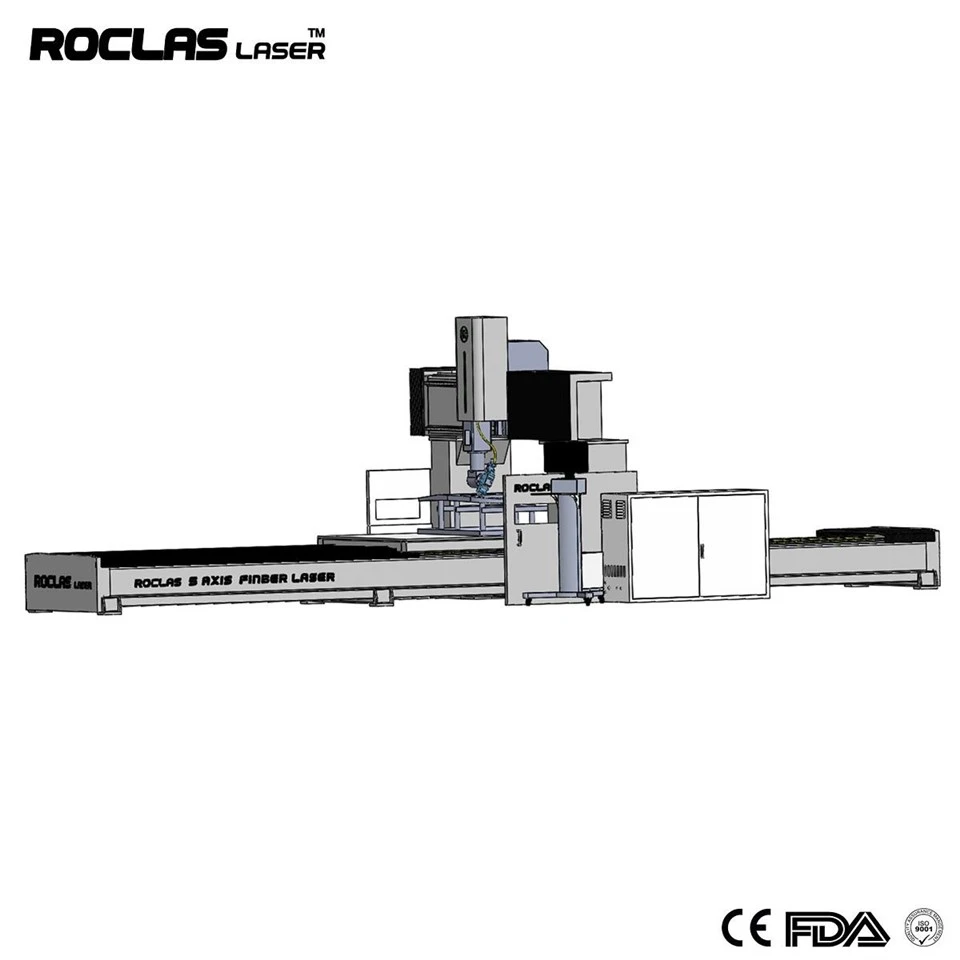

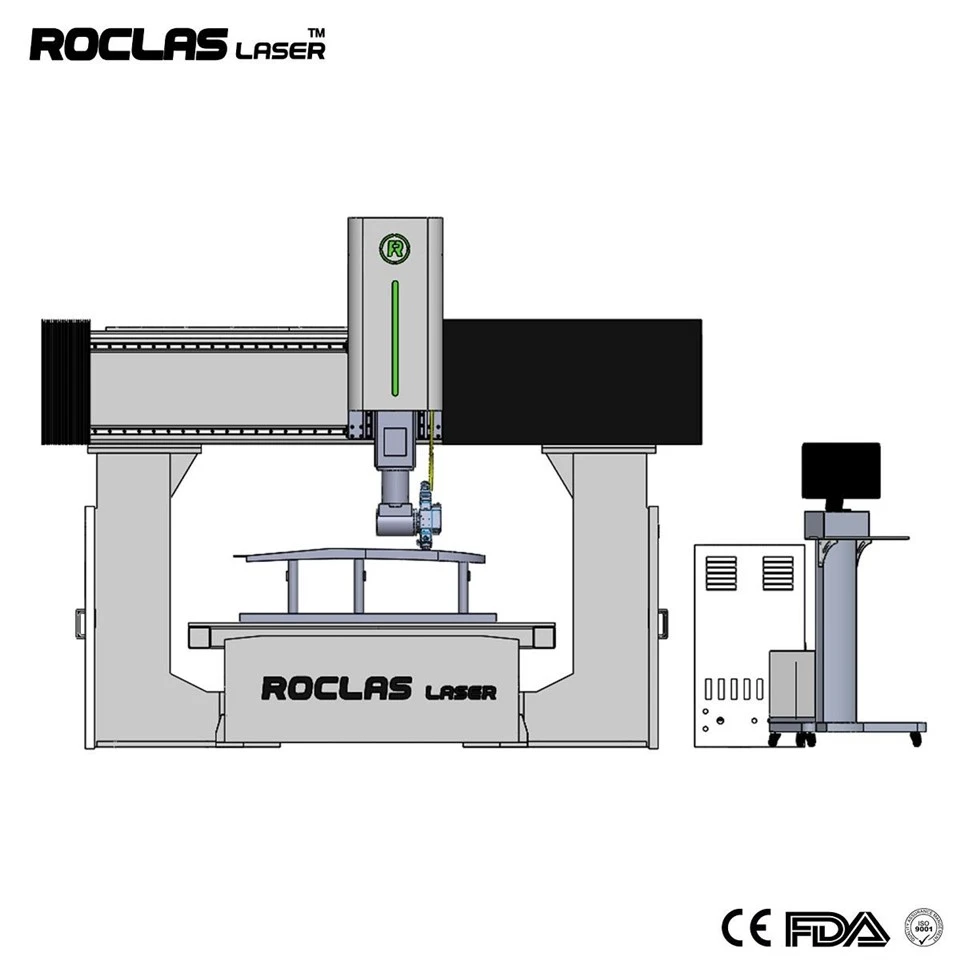

Johdatus 5-akseliseen CNC-laserleikkauskoneeseen
Metallinleikkaukseen tarkoitettu 5-akselinen laserleikkauskone on erittäin-tarkkuus laserleikkauslaite, joka pystyy "kolmi{5}}ulotteiseen toimintaan." Hyödyntämällä 3D-käsittelyominaisuuksia ja viiden akselin kytkentätekniikkaa, se voittaa perinteisen tasoleikkauksen rajoitukset. Kaarevat tai epäsäännölliset työkappaleet, kuten auton korin osat, ilmailu- ja avaruusteollisuuden rakenneosat ja muotin ontelot, voidaan leikata suoraan ilman, että ne jaetaan tasomaisiin osiin, mikä parantaa huomattavasti käsittelyn joustavuutta. Siinä on viisi liikeakselia: X-, Y- ja Z-akselit leikkuupään avaruudellista sijaintia varten ja A- ja B-akselit leikkuupään kulmaa varten. Kun kaikki viisi akselia toimivat yhdessä, leikkuupää voi säätää kulmaansa työkappaleen ympärillä varmistaen, että lasersäde on aina kohtisuorassa työkappaleen pinnan kanssa, mikä johtaa tasaiseen ja tarkaan leikkaukseen.
Mitkä ovat 5-akselisten laserlaitteiden edut verrattuna tavallisiin 3-akselisiin laitteisiin?
1.Laajempi käsittelyalue:
Kolmi-akselinen koneistus voi leikata vain kaksi-ulotteisia tasoja tai yksinkertaisia porrastettuja pintoja; monimutkaiset kaarevat osat vaativat purkamisen ja vaiheittaisen käsittelyn. Viiden-akselin koneistus ja pyörivät A/B-akselit mahdollistavat leikkuupään asennon säätämisen, mikä mahdollistaa suoran kolmiulotteisen leikkauksen ja mukauttamisen epäsäännöllisen muotoisten osien käsittelyyn auto-, ilmailu- ja muottiteollisuudessa.
2.Korkeampi leikkaustarkkuus:
Kolmi-akselinen koneistus kiinteällä leikkuupään asennolla johtaa helposti ongelmiin, kuten viisteisiin, purseisiin ja suuriin lämpö{1}}vyöhykkeisiin kaarevia pintoja käsiteltäessä. Viiden-akselin koneistus reaaliaikaisella-kulman säädöllä varmistaa, että lasersäde on kohtisuorassa työkappaleen pintaan nähden, mikä johtaa tasaisiin ja tasaisiin{5}}poikkileikkauksiin ja vahvempaan tarkkuuteen.
3.Ylivoimainen prosessitehokkuus:
Monimutkaisten osien kolmiakselinen koneistus vaatii useita kiinnitystoimenpiteitä, kerää helposti virheitä ja vie aikaa. Viiden-akselin koneistus suorittaa koko prosessin yhdellä kiinnitysoperaatiolla, mikä vähentää apuaikaa, mukautuu joustavaan pienten erien ja useiden lajikkeiden tuotantoon ja alentaa kustannuksia.
4.Vahvempi materiaalin sopeutumiskyky:
Vaikeasti-työstettävien-materiaalien, kuten titaaniseosten ja erittäin-lujan teräksen, kolmiakselinen koneistus on alttiina muodonmuutokselle ja tehotonta. Viisiakselinen koneistus, jossa on kosketukseton-koneistus ja tarkka asennon säätö, vähentää lämpömuodonmuutoksia ja voi käsitellä tehokkaasti erilaisia erikoismetalleja, mikä vastaa sotilas-, ydinvoima- ja muiden teollisuudenalojen korkeisiin-tarpeisiin.
Sovellusalueet
Laser-viisi-akselisia metallinleikkauskoneita, joiden ydinetuina ovat kolmiulotteinen-leikkaus, suuri tarkkuus ja suuri joustavuus, käytetään laajalti huippuluokan-valmistusaloilla.
1.Autojen valmistus:
Käsittelee epäsäännöllisen muotoisia korin osia, alustan rakenneosia, akkupakkausten koteloita jne., viimeistelee kaarevan pinnan leikkaamisen yhdellä kiinnitystoimenpiteellä, parantaa kevyiden komponenttien käsittelytehoa ja tarkkuutta.
2.Ilmailu:
Leikkaa moottorin teräaihioita ja titaaniseoksesta valmistettuja rungon rakenneosia, vähentää vaikeasti{0}}koneistettavien-materiaalien lämpömuutoksia ja täyttää erittäin-korkeat tarkkuusstandardit.
3.Muotin valmistus:
Käsittelee monimutkaisia kaarevia pintamuottikomponentteja, kuten onteloita ja ytimiä, jolloin työkappaletta ei tarvitse purkaa ja lyhentää T&K- ja tuotantosykliä.
4.Rakennuskoneet:
Ei--standardien rakenneosien ja epäsäännöllisen muotoisten puomien leikkaaminen kaivinkoneille ja nostureille, mukautuminen paksuihin erikoisteräslevyihin, parantaa komponenttien kestävyyttä ja kokoonpanon tarkkuutta.
5.Huippu{0}}lääketieteellinen:
Prosessoi implantoitavia laitteita, kuten tekoniveliä ja ortopedisia levyjä, titaaniseosmateriaalien-vapaata, erittäin tarkkaa{1}}leikkausta, joka täyttää lääketieteen alan standardit.
6.Sotilas- ja ydinvoima:
Käsittelemme panssaroitujen ajoneuvojen suojakomponentteja ja tarkkuuskomponentteja ydinreaktoreita varten, mukautuvat erikoismateriaaleihin, kuten nikkeli{0}}pohjaisiin metalliseoksiin ja erittäin{1}}lujaan teräkseen, mikä varmistaa komponenttien luotettavuuden.
Yksityiskohdat5-akselinen CNC-laserleikkauskone
Laserlähde:Ydinlasergeneraattoriyksikkö on kuitulaser, jonka tekniset ominaisuudet ovat korkea valosähköinen muunnostehokkuus, erinomainen säteen laatu ja vahva vakaus. Se voi saavuttaa korkean energiatiheyden laserulostulon ja tukea ydintehoa viiden-akselisen laserleikkauskoneen korkean-tarkkuuden kolmiulotteiseen-leikkaukseen.
Ohjausjärjestelmä:Viiden{0}}akselisen laserleikkauskoneen laskenta- ja ohjausmoduulina se pystyy ohjaamaan useita akseleita synkronisesti. Se voi toteuttaa lineaaristen X/Y/Z-akselien ja pyörivien A/B-akseleiden koordinoidun käytön ja täydentää leikkausradan älykkään suunnittelun, reaaliaikaisen liikkeen tilan palautteen-ja korkean-tarkkuuden leikkausprosessin automaattisen hallinnan.
Laserleikkauspää:Viiden-akselisen laserleikkauskoneen "terävän terän" ydinkomponentti, joka integroi pyörivät A/B-akselit ja Z--akselin nostotoiminnot joustavan moni-kulmaleikkauksen aikaansaamiseksi. Ontto optinen reitti varmistaa vakaan lasertulostuksen, kompensoi automaattisesti työkappaleen pintavirheet ja on lisäksi suojattu törmäyksenestolaitteella, joka tasapainottaa leikkaustarkkuuden ja laitteiden käyttöiän.
- Servomoottorit ja käyttöjärjestelmät:Jokainen liikeakseli on varustettu erillisellä servomoottorilla, joka voi suorittaa tarkasti CNC-järjestelmän komentoja ja saavuttaa tarkan nopeuden ja sijainnin hallinnan; täydennettynä erittäin{0}}tarkoilla supistimella ja voimansiirtokomponenteilla, se varmistaa tehokkaasti leikkuupään nopean siirtymisen ja tarkan asennon sekä takaa laitteiston käsittelytarkkuuden ja liikkeen vakauden.
- Valokaapeli:Tämä on lasereiden lähetysmekanismi, jota käytetään lähettämään laserin tuottama laservalo laserleikkauspäähän. Sillä on hyvä joustavuus ja alhaiset häviöominaisuudet, mikä varmistaa laserin energian ja säteen laadun lähetyksen aikana.
- Tarkentava linssi:Tämä on leikkuupään sisällä oleva avainoptinen komponentti, joka vastaa lasersäteen tarkasta tarkentamisesta työkappaleen pintaan. Sen polttoväli ja optinen suorituskyky vaikuttavat suoraan lopulliseen leikkaustarkkuuteen ja käsittelytehoon.
Koneen kokoonpano
|
Koneen malli |
RCL3015 |
|
Toimiva koko |
3000*1500mm (5*10FT) |
|
Työpöytä |
Teräpöytä |
|
Laserteho |
3K-12K |
|
Laser lähde |
MAX (EMPOWER/RAYCUS/IPG) |
|
Laserpää |
RAYTOOLS (BOCI) |
|
Ohjausjärjestelmä |
Lynuc/Syntec/Simens |
|
Max. Nopea matkanopeus |
80000mm/min |
|
X/Y-akseli Asennon tarkkuus |
±0,03mm/1000mm |
|
Työympäristö |
Lämpötila: 0-40 astetta, kosteus: alle tai yhtä suuri kuin 80%, ei kondensaatiota |
|
Käyttöjännite |
380V 60/50HZ 3PH |
|
Apukaasu |
Ilman happi, typpi |
|
Vedenjäähdytin |
S&A |
Näyttely
▲ PAKKAUS JA TOIMITUS
1. suuri peltikotelo on poistettava erikseen; takasänky tai vaihtopöytä voidaan purkaa ja sijoittaa etusängyn sisään keskitettyä kiinnitystä varten.
2.Peitä pinta ensin pölynkestävällä kankaalla, kääri helposti kuluvat reunat ja kulmat kumihihoilla ja kääri sitten joustavalla kalvolla kosteuden ja naarmujen estämiseksi.
3. Koko rakenne on vahvistettu teräsnauhoilla ristikkokuviolla. Suurten komponenttien ja säiliön sisäseinän väliset raot on täytetty kiiloilla estämään laitteiden siirtyminen äkillisen jarrutuksen aikana.
Toimitustapa: LCL (vähemmän kuin konttikuorma) tai FCL (täysi konttikuorma)
